Lichtschachtabdeckung TYP 615

Lichtschachtabdeckung mit seitlichen Bürsten, Typ 615

Lichtschachtabdeckung mit seitlichen Bürsten für die Abdichtung zur Hauswand hin. Geeignet z.B. für Schächte, die Direkt an eine Hauswand angrenzen. Standardausführung begehbahr (V2A-Edelstahlgewebe), auf Wunsch begehbar (Streckmetall aus nichtrostendem Edelstahl).

SPEZIFIKATIONEN

Profil Außenkontur: Material Aluminium stranggepresst Hohlkammerprofil auf Gehrung geschnitten
Dimensionen Profil: Höhe 7 mm, Tiefe 40 mm
Farben Profil: alu (EV l), Sonderfarben möglich
Breite Max.: 200 cm
Breite Min.: 40 cm
Tiefe Max.: 130 cm
Tiefe Min.: 30 cm
Standardbespannung: V2A-Edelstahlgewebe, Drahtdicke 0.5 mm
begehbar auf ausreichend belastba
ren Lichschachtrosten
Spezialbespannung: gegen Aufpreis Streckmetall aus nichtrostendem Edelstahl, Befahrbar auf ausreichend belastbaren Lichtschachtrosten

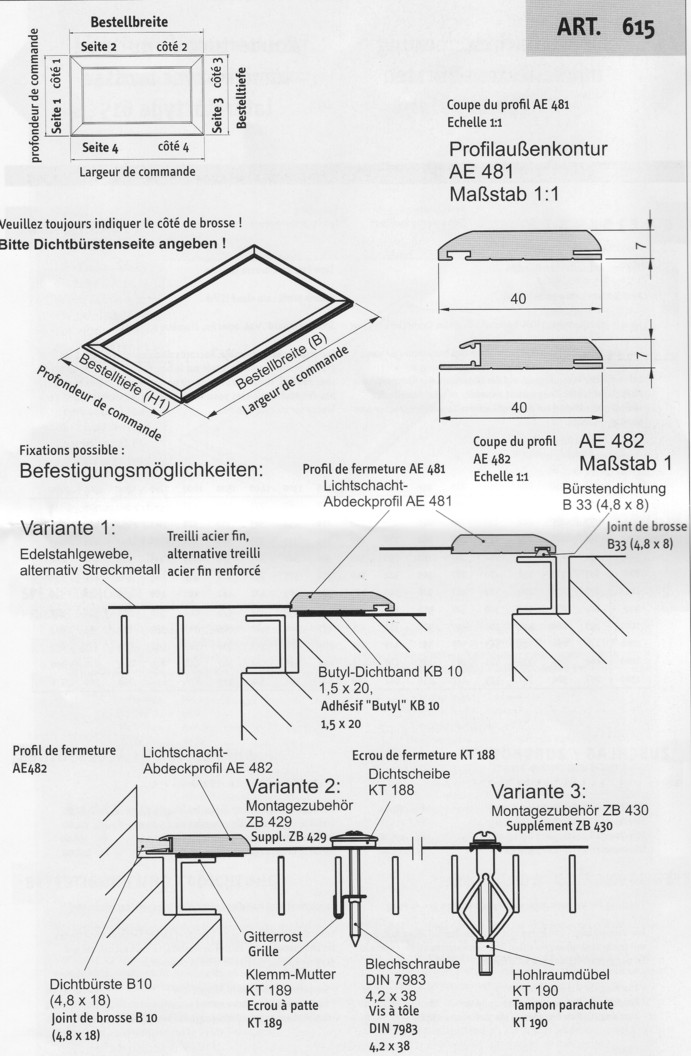

BEFESTIGUNG UND ABDICHTUNG

Variante 1: Verkleben auf dem Mauerwerk bzw. der Lichtschachteinfassung mit Butyl-Dichtungsband.

Variante 2: Verschrauben am Gitterrost des Lichtschachts mittels Klemmmuttern. Abdichtung durch umlaufende Bürstendichtung an der Profilunterseite (Höhe 5 mm, grau).

Variante 3: Verschrauben am Gitterrost des Lichtschachts mittels Hohlraumdübeln. Abdichtung durch umlaufende Bürstendichtung an der Profilunterseite (Höhe 5 mm, grau).

Befestigungsmöglichkeiten und Bestellangaben


Mass aufnehmen

Nehmen Sie die Aussenmasse des Lichtschachts. Für die Breite ziehen Sie 2 cm (je 1 cm auf beiden Seiten) ab, für die Tiefe 1 cm. (Aussenmass Lichtschacht). Wenn der Lichtschacht gleichhoch ist wie der Gitterrost wir so gemessen







Sunwind Kläui, Höfen 19, 5420 ehrendingen, Tel. 056 221 82 81

e-mail:   klaeui@sunwind-klaeui.ch

07.01.2017
