Schiebetür: Rollverformte Aluprofile, 53 x 18 mm, Trittplatte, 97 x 18 mm. Weiß braun
alufarben. Profile mit innenliegenden Eckverbindungen fixiert. Beschläge oxydationsfrei. Lauf über
kugelgelagerte Trägerrollen in stranggepreßten Alu-Laufschienen. Doppelte Schiebetüren
möglich. Gewebe: Fiberglas, kunststoffummantelt, mit Keder fixiert. Silbergrau, feinmaschig, Fadenstärke ca. 0,28
mm, 7 x 6 Maschen pro cm2; Lochgröße ca. 1,44 mm2. Kette und Schuß infrarot verschweißt,
wetter- und korrosionsbeständig, unempfindlich gegen Öle und Fette.
Bestell -Nummer 0703
Abmessungen (pro Türelement)
Schiebetür
Breite: min. 400 mm max. 1800 mm
Höhe: min. 1800 mm max.
2400 mm
Fläche: max. 4 m2
Aufmaß in
der Nische
Vorstehende Teile (Wetterschenkel usw.)berücksichtigen.

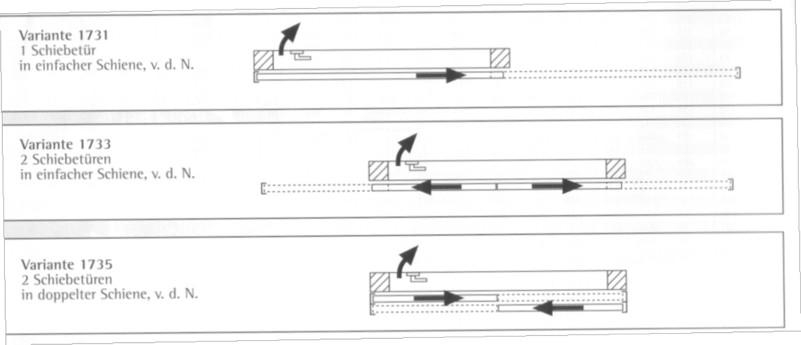

Bei Schiebetür Varianten 1730/31/32/33: Laufschienen doppelte Länge des gemessenen Türelements.
Bei Schiebetür Varianten 1734/35: Laufschienen einfache Länge des gemessenen Türelements.
Laufschienen-Länge entsprechend Länge des Türelements (bestehend aus 2 Türen).
Montageplatz-Bedarf berücksichtigen. Bestell-Breite: Kleinste Nischenbreite (an mehreren Punkten messen).
Bestell-Höhe: Kleinste Nischenhöhe (an mehreren Punkten messen). Einbautiefe berücksichtigen
(siehe technische Zeichnungen).
Aufmaß vor der
Nische
Bestell-Breite: Lichte Nischenbreite zzgl. gewünschtem
Überstand rechts + links (empfohlen 30 + 30 mm). Anlagenhöhe: Oberkante Laufschiene bis Unterkante
Laufschiene. Bestell-Höhe: Lichte Nischenhöhe zzgl. gewünschtem Überstand oben + unten (empfohlen 40 mm + 18 mm,
siehe technische Zeichnungen).
Weitere Informationen
• Standardbedienung mittels Griffschalen.
• Untere Laufschienen und Seitenabschlußschienen mit Bürsten.
• Bei Varianten 1730/31/32/33: obere und untere Laufschiene doppelte Länge des Türelements.
• Einbautiefe Varianten 1730/31/32/33: 30 mm.
• Einbautiefe Varianten 1734/35: 55 mm. Laufschienen einfache Länge des Türelements.
• Überlappung von zwei Türen: 26 mm (werkseitig).
• Zusätzliche Trittplatte (Mehrpreis) lieferbar.
Bestellangaben
1. Bestell-Nr. 0703
2. Variante
3. Breite
4. Höhe
5. Profilfarbe

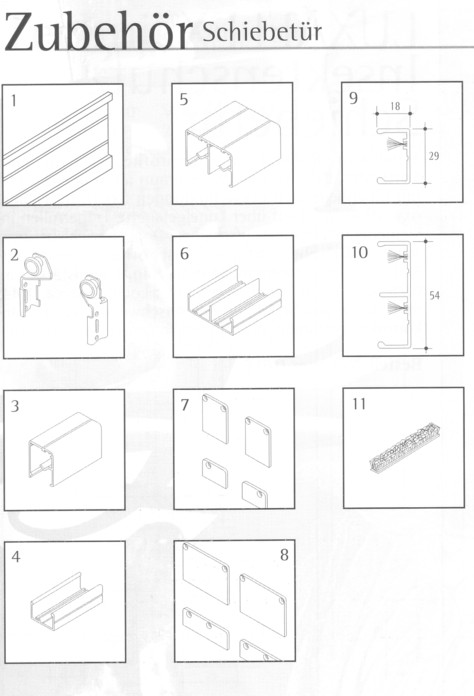

6. Zubehör (bitte kostenfreies, wie kostenpflichtiges Zubehör
angeben)
Preisliste:
Höhe/Breite
80
90
100
110
120
130
140
150
160
170
180
180
686
708
728
750
770
790
812
832
854
874
893
190
697
720
739
759
781
801
823
843
862
885
904
200
708
728
750
770
792
812
832
854
874
896
916
210
717
739
759
781
801
823
843
865
885
907
927
220
728
748
770
792
812
834
854
876
896
918
938
230
739
759
781
801
823
843
865
885
907
930
949
240
748
770
790
812
834
854
876
896
918
941
960
Preis pro Türelement
Übergrössen sind machbar, jedoch ohne
Garantieansprüche auf Formstabilität
Optionen
T-Profil
Fr. 45 / Tür
Kederbürste umlaufend
Fr. 58 / Tür
Profil umlaufend
Fr. 28 / Tür
RAL-Lackierung Zuschlag
Fr. 50% / Tür
2010 Preise exkl. 8,0 % MWSt. und
Porto und Versandkosten
Tel. 056 221 82 81
