Casabox BX 2000

Casabox BX 2000 Stobag

Montagen und Reparaturen in: Ehrendingen Wettingen Lengnau Schneisingen Oberweningen Freienwil Ennetbaden Dielsdorf Endingen Tegerfelden Nussbaumen Kirchdorf Untersiggenthal Würenlingen Tegerfelden Baden Ennetbaden Fislisbach Neuenhof Birmenstorf Gebenstorf Siglisdorf Würenlos Spreitenbach Würenlingen

Stobag Casabox BX2000

runde Fallstange

Tuch und Gelenkarme

sind optimal geschützt

Wahlweise abgerundete

oder eckige Form.

Technische Daten

CASABOX BX2000

	min. 188 cm max. 500 cm	min. 6' 3'' max. 16' 5''
	min. 160 cm max. 300 cm	min. 5' 3'' max. 9' 10''
	3

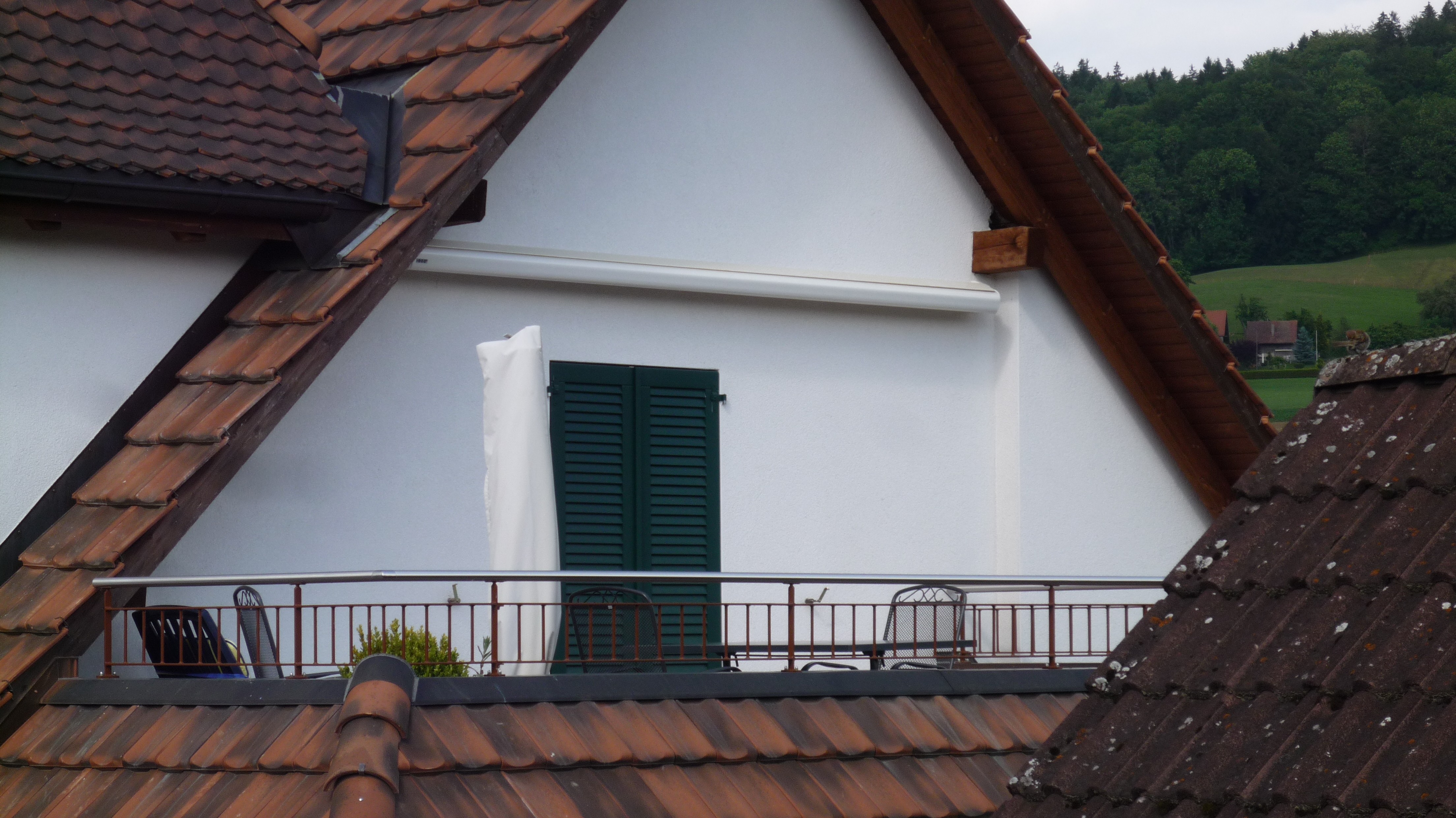

Die CASABOX BX2000 ist eine schlanke Cassettenmarkise in zeitlos elegantem Design. Sie eignet sich besonders zur Beschattung von kleineren bis mittleren Flächen, wie es bei Balkonen und Terrassen der Fall ist. Durch die klaren Linien der, wahlweise in eckiger oder abgerundeter Form erhältlichen, Cassette fügt sich die Markise harmonisch in die Architektur ein – auch als gestalterisches Element. Das dicht schliessende Ausfallprofil schützt das Tuch und die Gelenkarme vor Niederschlag und Schmutz. Somit ist eine lange Lebensdauer gewährleistet. Zwei Konsolen an den Aussenseiten ermöglichen eine einfache und zeitsparende Montage an Wand, Decke oder Dachsparren. Der Neigungswinkel lässt sich stufenlos einstellen. Die CASABOX kann wahlweise mit einer Handkurbel oder mit einem optionalen Elektromotor angetrieben werden.

Seit 1993

Empfehlung Tenarafaden verwenden

Dessin zu Knickarmstoren: 22 - 28, Water 82, Reflect

Montagen und Reparaturen in: Ehrendingen Wettingen Lengnau Schneisingen Oberweningen Freienwil Ennetbaden Dielsdorf Endingen Tegerfelden Nussbaumen Kirchdorf Untersiggenthal Würenlingen Tegerfelden Baden Ennetbaden Fislisbach Neuenhof Birmenstorf Gebenstorf Siglisdorf Würenlos Spreitenbach

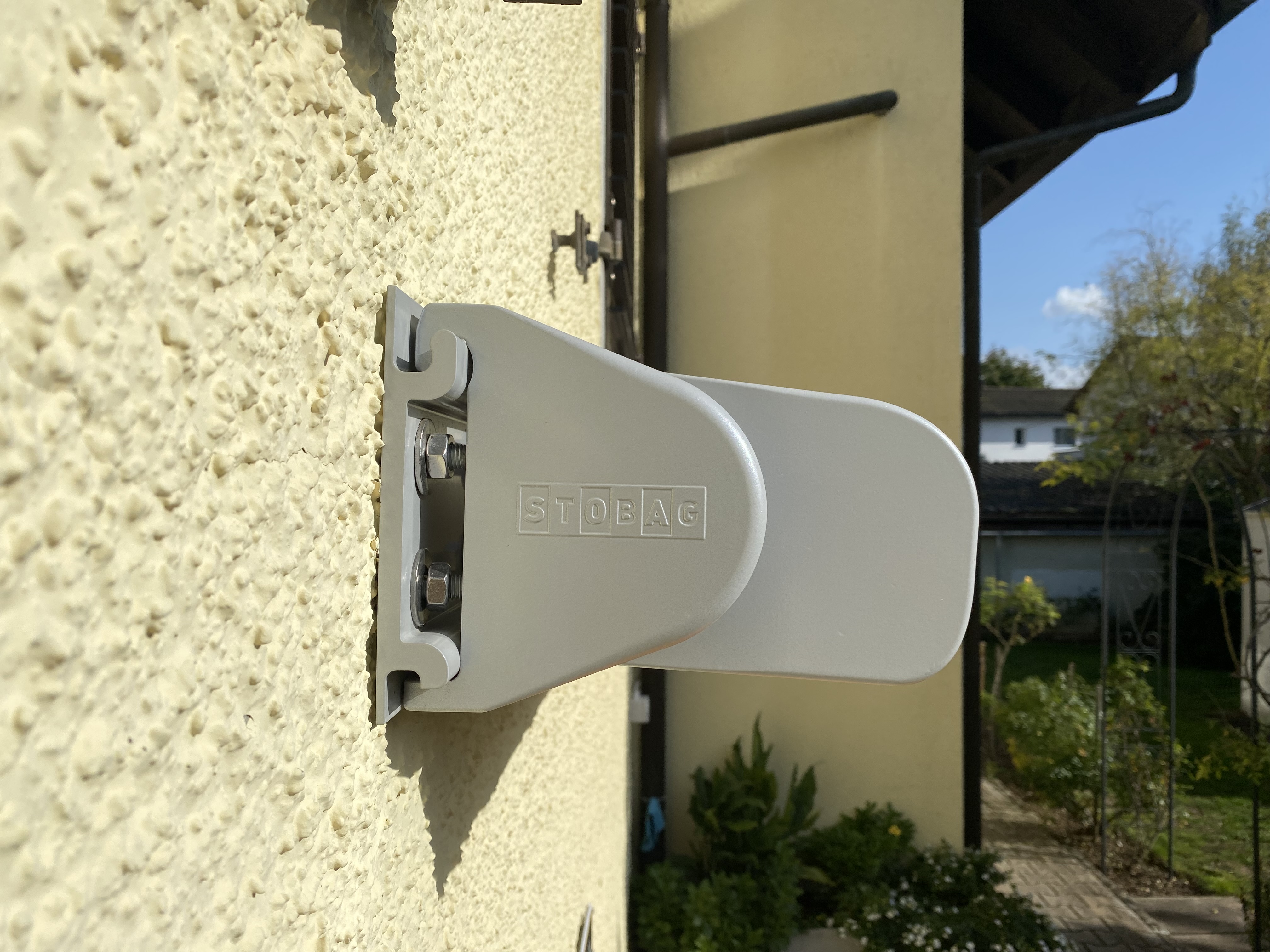

Konsolen

Montage mit Getriebe

Montage mit Motor

Breite Konsole

Schmale Konsole

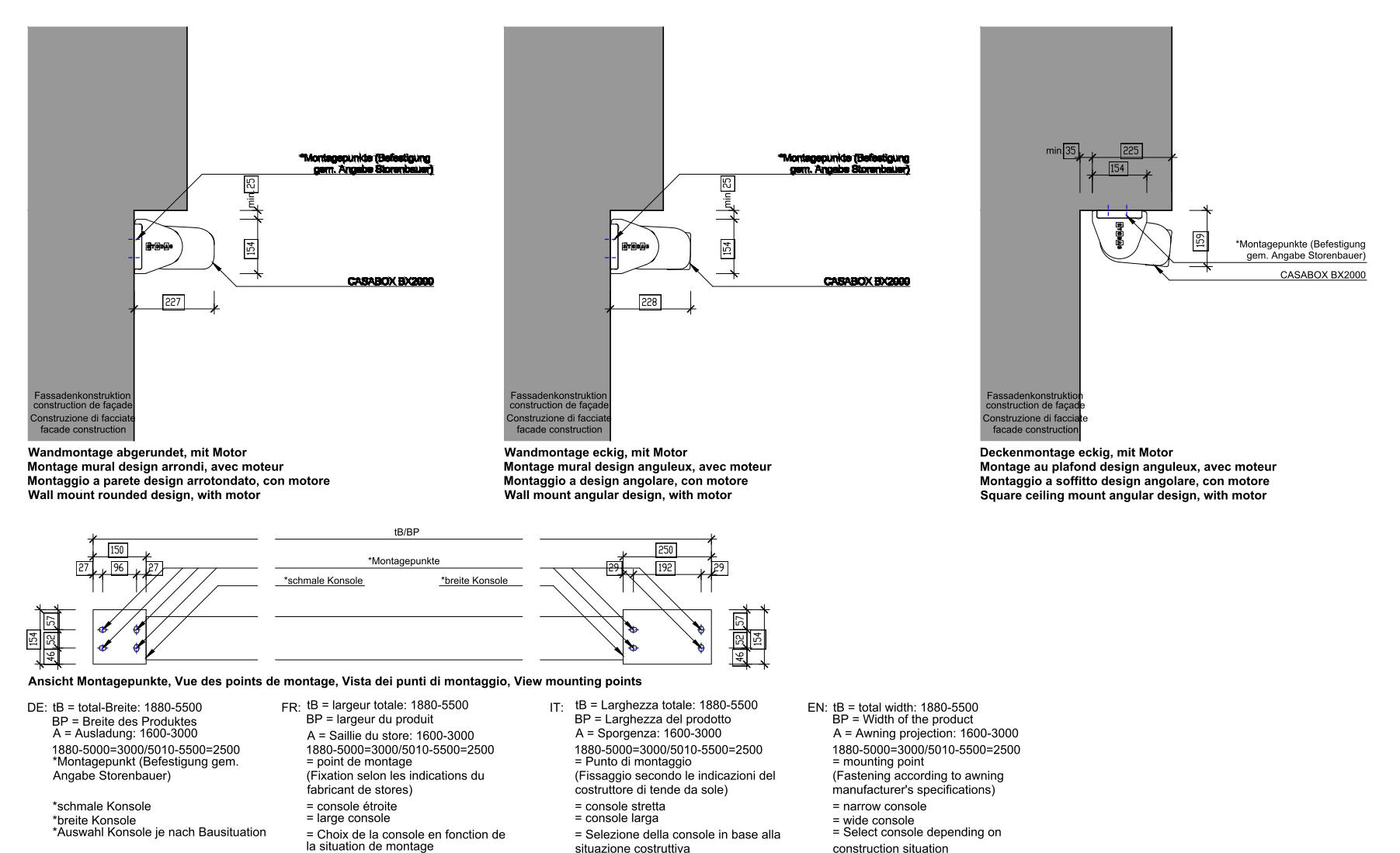

Anordnungen

23.08.2024 alle Angaben ohne Gewähr

KASTENSTOREN Casabox S7170

Der elegante und sehr schlanke Kastenstore Casabox ist eine Ergänzung im umfangreichen Stobag- Sortiment und die perfekte Erweiterung bei den geschlossenen Sonnenstorensystemen. Der formschöne Kastenstore mit den minimalen Konstruktionsmassen von 15,5 x 22,0 cm ist überall dort einsetzbar, wo eine Grosse von maximal 500 x 300 cm erwünscht ist. Das praktische Einhängesystem ist für Wandmontage wie auch für Deckenmontage geeignet. Das im eingefahrenen Zustand komplett geschlossene Kastensystem erhöht die Lebensdauer des Tuches um einige Jahre. Mit der Möglichkeit, den Fall von waagrecht bis senkrecht zu verstellen und nach Bedarf ein Volant anzubringen, eignet sich der neue Kastenstore Casabox auch als Balkonstoren. Die 16 Standardfarben Grau, Weiß und Braun usw, die Top-Ten-Palette oder jede beliebige Farbe nach Ihrem Geschmack runden jedes Farbkonzept ab. In jeder Position kompakt schließende Kastenkonstruktion.

Kastenmarkise CASABOX S7170

Getriebe-Ausführung

Casabox S7170
	min. max.	190 500	cm cm
	min. max.	160 300	cm cm

Beschreibung der Leistung

Kastenmarkise mit Kurbelantrieb, Bespannung mit Markisentuch. Ein- und Ausfahren der Markise mit Kurbel zum aushängen über Kegelradgetriebe, ohne Endanschlag, jedoch mit in der Tuchwelle integriertem Freilaufzapfen als Fehlbedienungsschutz. Kasten: Alu-Strangpressprofil, einteilig in U-Form, als Konstruktionstrageelement mit Nuten am oberen und unteren Profilende zum Einschub der Abdichtbürsten. Seitendeckel aus Alu-Gusslegierung als Kastenabschluss, zur Aufnahme der Tuchwellenlagerung bzw. Befestigung der Gelenkarme und des Getriebes mit Drehteller zur stufenlosen Neigungseinstellung der Markise von waagrecht bis senkrecht. Vordere Abdeckung als Blendenfallstange in parabelförmiger Geometrie mit optimaler Passform zum Kastenprofil. Blendenfallstange als stranggepresstes Alu-Kammerprofil mit den Aufnahmenuten für die Bespannung und den Volant (Option) und die Befestigungskammer der Gelenkarme, einschließlich seitliche Abschlüsse. Mit eingefahrener Blendenausfallstange ist der Kasten verschlossen. Gelenkarme aus Alu-Strangpressprofilen, mit Gelenkteilen aus Alu-Druckgusslegierung. Integrierte Zugfedern und INOX Stahlseile. Befestigungsflansch mit Einhängenase und Verschraubung am Seitendeckel angebaut. Montagekonsolen aus Alu-Gusslegierung zur Wand -und Deckenmontage.

Alle sichtbaren Schrauben in INOX- Ausführung.
Oberflächenveredelung und Farbe der Konstruktionsteile:
Alle Metallteile pulverbeschichtet in den Standardfarben :
Weiss RAL 9010, Grau RAL 9006, Dunkelbraun ca. RAL 8019
oder RAL Sonderfarbe nach Wunsch des Bauherrn.
Kurbelstange aus Metall, Oberfläche pulverbeschichtet analog den
Standardfarben, mit Haken und kunststoffummanteltem Griff.

Kastenmarkise CASABOX S7170

Motorantrieb-Ausführung

Casabox S7170
	min. max.	190 500	cm cm
	min. max.	160 300	cm cm

Beschreibung der Leistung

Kastenmarkise mit Motorantrieb, Bespannung mit Markisentuch. Ein- und Ausfahren der Markise Wechselstrommotor 220/230 V- mit Friktionsbremse und elektronischer Endlagenabschaltung, Thermoschutz, Schutzart IP54 (Spritzwasser), mit 0.8m 4-poligen Anschlusskabel als Anspeisung. Kasten: Alu-Strangpressprofil, einteilig in U-Form, als Konstruktionstrageelement mit Nuten am oberen und unteren Profilende zum Einschub der Abdichtbürsten. Seitendeckel aus Alu-Gusslegierung als Kastenabschluss, zur Aufnahme der Tuchwellenlagerung bzw. Befestigung der Gelenkarme und des Getriebes mit Drehteller zur stufenlosen Neigungseinstellung der Markise von waagrecht bis senkrecht. Vordere Abdeckung als Blendenfallstange in parabelförmiger Geometrie mit optimaler Passform zum Kastenprofil. Blendenfallstange als stranggepresstes Alu-Kammerprofil mit den Aufnahmenuten für die Bespannung und den Volant (Option) und die Befestigungskammer der Gelenkarme, einschließlich seitliche Abschlüsse. Mit eingefahrener Blendenausfallstange ist der Kasten dichtgeschlossen. Gelenkarme aus Alu-Strangpressprofilen, mit Gelenkteilen aus Alu-Druckgusslegierung. Integrierte Zugfedern und INOX Stahlseile. Befestigungsflansch mit Einhängenase und Verschraubung am Seitendeckel angebaut. Montagekonsolen aus Alu-Gusslegierung zur Wand -und Deckenmontage. Alle sichtbaren Schrauben in INOX- Ausführung.
