Das Gerätehaus HighLine® erfüllt höchste Ansprüche
Für alle, die hinsichtlich Qualität und Design das Beste suchen - das von Industriedesignern entworfene Top-Produkt von Biohort. Das moderne Flachdach und die integrierte Rundum-Oberlichte machen das HighLine® zu einer Augenweide. Für die optimale Sicherheit sorgt die 3-fach Verriegelung mit Zylinderschloss. Der Türflügel wird mittels Gasdruckfeder halbautomatisch geöffnet und geschlossen. Noch dazu - absolut wartungsfrei!
Ihre Vorzüge:
-
Sicherheit: 3-fach Verriegelung mit Edelstahl-Drückergarnitur, Normzylinder und Reserveschlüssel
-
die Tür ist besonders stabil ausgeführt und der Einbau an allen Seiten möglich!
-
umlaufendes Acrylglas-Lichtband sorgt für ausreichend Licht von allen Seiten
-
Funktionalität: Dachrinne mit integriertem Laubfänger auf beiden Seiten
-
beste Materialien: feuerverzinktes, polyamid-einbrennlackiertes Stahlblech, Schrauben und Scharniere aus Edelstahl
-
hohe Stabilität: Schneelast 150 kg/m²
-
lebenslange Wartungsfreiheit
-
20 Jahre Garantie
-
einfacher Zusammenbau
Technische Details
Datenblatt

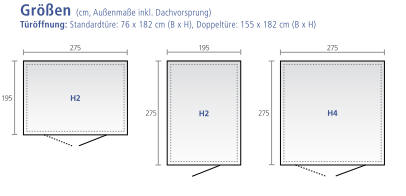

Größe |
Außenmaße* |
Innenmaße |
Fundament- maße |
Gewicht |
EAN-Code |
EAN-Code |
||
HighLine® mit Standardtüre | ||||||||
H2 |
275 x 195 x 222** |
252 x 172 x 210 |
257 x 177 |
204 |
9003414 83030 1 |
9003414 84030 0 |
||
H4 |
275 x 275 x 222** |
252 x 252 x 210 |
257 x 257 |
248 |
9003414 83050 9 |
9003414 84050 8 |
||
HighLine® mit Doppeltüre | ||||||||
H2 |
275 x 195 x 222** |
252 x 172 x 210 |
257 x 177 |
214 |
9003414 83039 4 |
9003414 84039 3 |
||
H4 |
275 x 275 x 222** |
252 x 252 x 210 |
257 x 257 |
258 |
9003414 83059 2 |
9003414 84059 1 |
* inkl. Dachvorsprung, ** höchste Stelle
Verpackt in 4 bis 5 Kartons mit Fotoaufbauanleitung
Die Buchstaben A-P, die in der untenstehenden Tabelle angegeben sind, beziehen sich auf die Skizze oben.
Maßbezeichnungen |
Größe H2 (mm) |
Größe H4 (mm) |
|
Gerätehausbreite (ohne Dachvorsprung) |
A |
2540 |
2540 |
Gerätehauslänge (ohne Dachvorsprung) |
B |
1740 |
2540 |
Gerätehaushöhe bis Dacheinfassung |
C |
2095 |
2095 |
Höhe Dacheinfassung |
D |
125 |
125 |
Gerätehausgesamthöhe |
E |
2220 |
2220 |
Durchgangslichte - Breite |
F |
760/1550* |
760/1550 |
Durchgangslichte - Höhe |
G |
1820 |
1820 |
Seitenbreite rechts |
H |
490/495* |
490/495 |
Seitenbreite links |
J |
1290/495* |
1290/495 |
Dachbreite |
K |
2750 |
2750 |
Dachlänge |
L |
1950 |
2750 |
Türplatzbedarf beim Öffnen |
M |
800 |
800 |
Gerätehausbreite inkl. Eckprofil (ohne Dachvorsprung) | N | 2570 | 2570 |
Platzbedarf Regenfallrohr inkl. Auslaufbogen (optional) | P | (90) | (90) |
* bei Größe H2 müssen die beiden Türflügel in der langen Seitenwand eingebaut werden.
