Camabox BX 4700

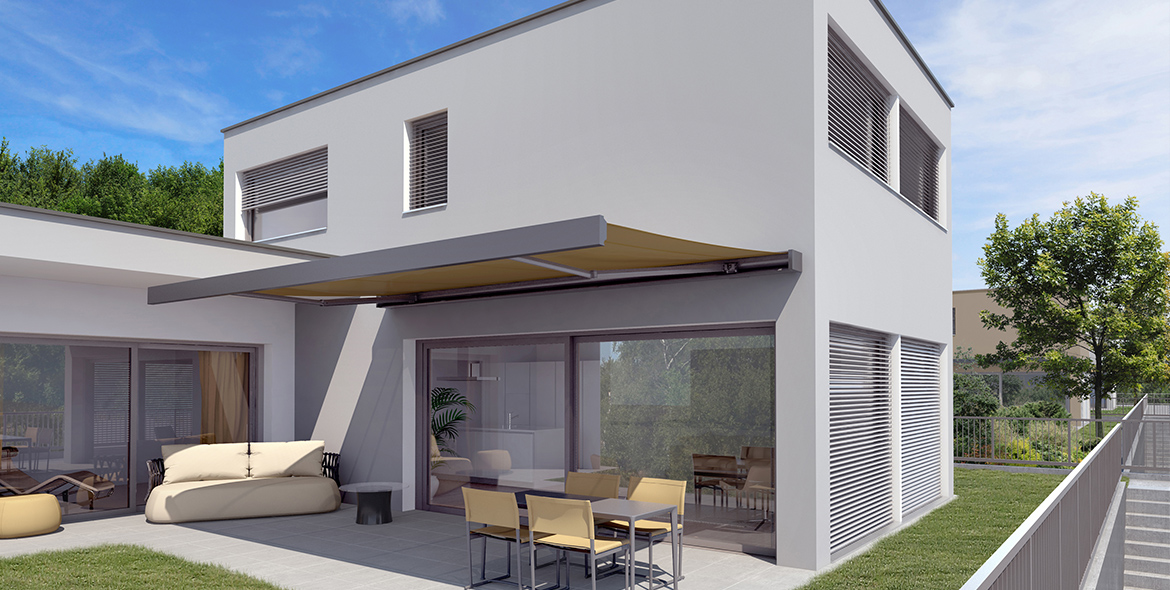

neue Camabox BX 4700 Stobag

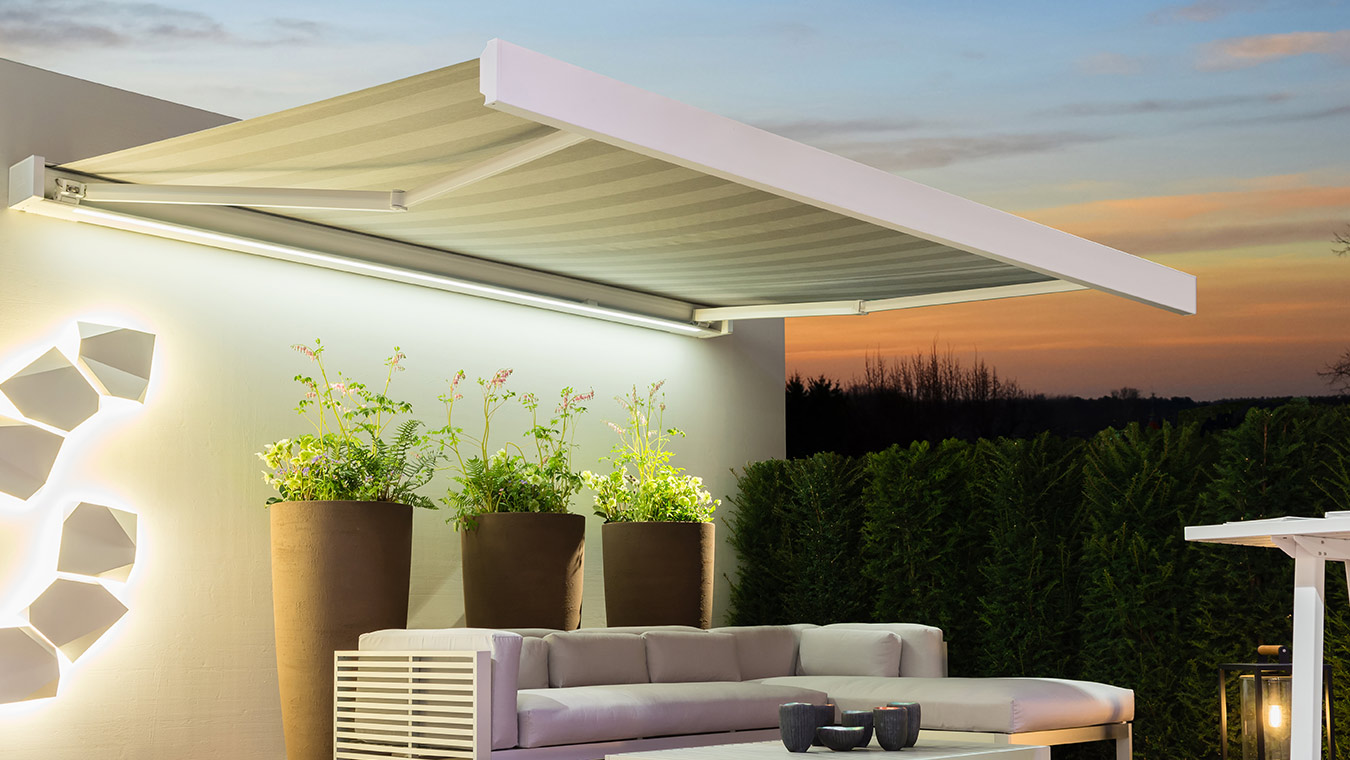

Camabox mit Tunable White LED-Beleuchtung

CAMABOX-BX4700_STOBAGCamabox BX4700 Stobag

Camabox BX4700 Sunwind  Camabox BX4700 Stobag    CamBox BX4000 Stobag  Stobag BX 4700 Cambox

Montagen und Reparaturen in: Ehrendingen Wettingen Lengnau Schneisingen Oberweningen Freienwil Ennetbaden Dielsdorf Endingen Tegerfelden Nussbaumen Kirchdorf Untersiggenthal Würenlingen Tegerfelden Baden Ennetbaden Fislisbach Neuenhof Birmenstorf Gebenstorf Siglisdorf Würenlos Spreitenbach Würenlingen

Cambox BX 4700



CamBox BX 4700 mit Beleuchtung

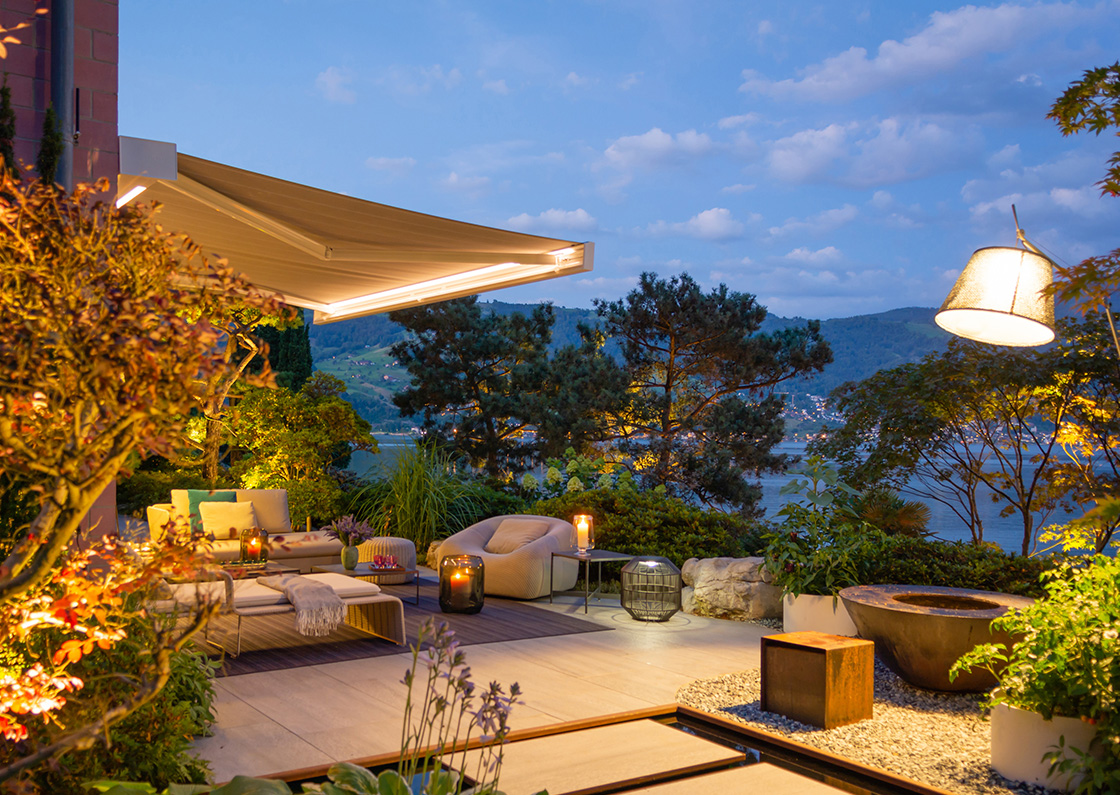

CamBox BX4500CamBox BX4700 Stobag LED Absenkvolant

Stobag BX4700 CamaboxBX4500Stobag BX4500





Tuch und Gelenkarme

sind optimal geschützt

Technische Daten





CamBOX BX4700
min. 215 cm
max. 700 cm
min. 7' 0''
max. 22' 12''
min. 150 cm
max. 400 cm
min. 4' 11''
max. 13' 1''
1-3

Breite zu Ausladung BX4700





     Sonnenstoren Camabox BX4700

Produktmerkmale BX4700 im Überblick:


  • Breite bis 700 cm / Ausladung bis 400 cm
  • Premium-Design mit klar definierter Linienführung
  • Magnetverschlusstechnik seitlich am Kasten sorgt für keine sichtbaren Schrauben und hohe Servicefreundlichkeit
  • Neue formschöne Konsolen-Abdeckung für die Deckenmontage
  • Weiterentwickeltes Regenablauf-System
  • «Tunable White» LED-Beleuchtung im Kasten und/oder Ausfallprofil integriert; stufenlos und dimmbar
  • Motorisiertes absenkbares Volant-Plus
  • Markisenneigung von 5° bis 35° einstellbar



Seit 1993



Mit LED Beleuchtung

Cambox BX 4700



BX4700 CamaboxSonnenstore BX4700

STOBAG CAMABOX BX4700 - Premium Kassettenmarkise - DE - YouTube


BX45700 Wandmontage und Deckenmontage



Stobag BX4700 Deckenwinkel



BX4700 Stobag BX 4700 Camabox

    Empfehlung Tenarafaden verwenden

Dessin zu Knickarmstoren:  22 - 28, Water 82, Reflect






23.10.2021      alle Angaben ohne Gewähr    Aargau





    Empfehlung Tenarafaden verwenden

Stobag Musterkollektion




Stobag BX4700Stobag BX4700




Sunwind Kläui, Höfen 19, 5420 Ehrendingen, Tel. 056 221 82 81

e-mail:   klaeui@sunwind-klaeui.ch

23.10.2021      alle Angaben ohne Gewähr    Aargau

CamBox BX4000 Stobag Camabox BX 4000 Stobag

Camabox BX 4700

BX4700Camabox BX 4700

BX4700 Camabox Stobag

CAMABOX BX4700

BX4700

Bx4700



Stobag GarantieCamabox BX4700

Ausschreibungstext
Mehrteiliger U-förmiger Schutzkasten (Dimension: B x H = 293 x 199 mm), aus Alu-Strangpress­profil als tragendes Element der Konstruktion. Seitendeckel als Kassettenabschluss, zur Aufnahme der Tuchwelle ø 85 mm aus feuerverzinktem Stahl. Das Kastenprofil ist mit einer durchgehenden Einhängenut versehen, um die Markise an den Konsolen für die Wandmontage befestigen zu können. Die Kraft wird über die mit dem Kastenprofil verbundenen Armträger übertragen, an welchen die Gelenkarme mit einem Kippgelenk montiert sind. Ausfallprofil aus stranggepresstem Aluminium in eckiger Form (Dimension 92 x 199 mm) mit passenden Seitendeckeln aus Alu-Gusslegierung und Seitenblenden aus rostfreiem Stahl. Gelenkarme mit negativem Knick aus Alu-Strangpressprofilen, innenliegenden Zugfedern und Doppel-Stahlseilen aus Inox, Drahtseilschutz über dem Mittelgelenk. Einfache und stufenlose Neigungswinkel-Verstellung über Einstellmuttern an den Kippgelenken von 5°–35° bei Wand- sowie Deckenmontage. Die Aluminiumprofile sowie Aluminium-Gussteile und Seitenblenden aus rostfreiem Stahl sind in Fassadenqualität pulverbeschichtet.

Windwiderstand
Die Anlage erfüllt ohne Absenkvolant die Windwiderstandsklasse 2 (nach DIN 13561). Mit Absenkvolant erfüllt die Anlage die Windwiderstandsklasse 1 (nach DIN 13561).

Tuch
Die Bespannung mit einem spinndüsengefärbtem Acryl-Tuch (Preisgruppe 1), farbbeständig, sehr hoher UV-Schutz, gute Reissfestigkeit, wasser- und schmutzabweisend aus der STOBAG Collection. Optional kann aus Polyester, Acryl etc. und verschiedenen Konfektions-Techniken wie Kleben, TENARA-Faden etc. gemäss STOBAG Collection (Kollektions-Index) ausgewählt werden.

Antrieb
Rohrmotor, 230 VAC, 50 Hz mit elektromechanischer Bremse und elektronischer Endlagen-Abschaltung. Thermoschutz, Schutzart IP44 (Spritzwasser), mit 50–300 cm Anschlusskabel.
Optionale Funkvariante: Funk-Rohrmotor, 230 VAC, 50 Hz mit elektromechanischer Bremse und elektronischer Endlagen-Abschaltung. Integrierter Funkempfänger, Thermoschutz, Schutzart IP44 (Spritzwasser), mit 50–300 cm Anschlusskabel.


Option Motorisiertes Absenkvolant

Konsolen
Für die Deckenmontage werden zusätzliche Deckenwinkel angeboten.

Tuch
Tuchtypen Acryl, Soltis, Sergé und weitere gemäss Tuchmatrix.

Automatisierung
Automatisierung der Markise wählbar zwischen den folgenden Varianten:
– Funksystem Somfy io: Auswahl Hauptmotor / Motor Absenkvolant io, Auswahl Komfortpakete und Auswahl Beleuchtung SLT mit io
– Schnittstelle KNX / DALI: Auswahl Hauptmotor WT / Absenkvolant WT und Auswahl Beleuchtung SLT mit DALI / ext. Taster

Antrieb Absenkvolant – io-Variante
Funk-Rohrmotor, 230 VAC, 50 Hz mit elektromechanischer Bremse und elektronischer Endlagen-Abschaltung. Integrierter Funkempfänger, Thermoschutz, Schutzart IP44 (Spritzwasser).

Antrieb Absenkvolant – WT-Variante
Rohrmotor, 230 VAC, 50 Hz mit mechatronischer Endlagen-Erkennung mit Softabschaltung. Thermoschutz, Schutzart IP44 (Spritzwasser).

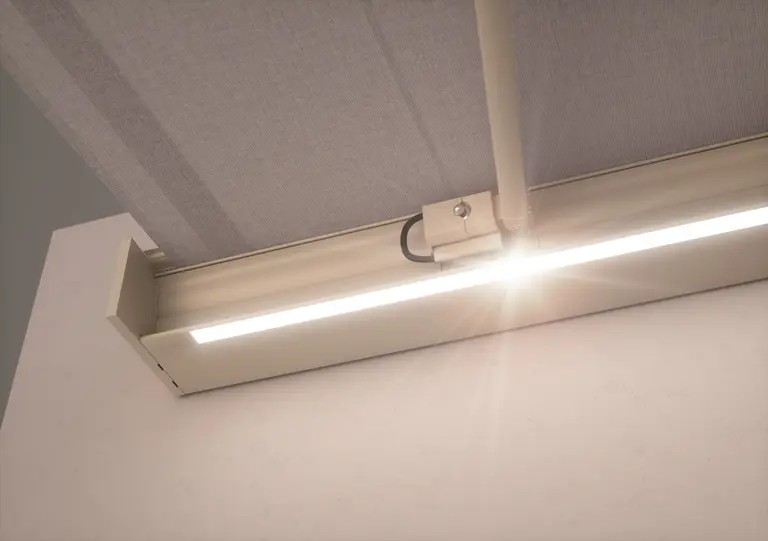

Integrierte LED-Beleuchtung im Kasten und im Ausfallprofil
In einem separaten Profil vom Schutzkasten oder vom Aussfallprofil ist eine Nute für eine integrierte Beleuchtung vorgesehen wo ein LED-Strip SLT100 (2700–5000 K) eingebaut werden kann. Abgedeckt wird die Nute durch ein Reflektor-Kunststoffprofil. Mit Funkansteuerung und Dali Dimmer.

Bedienung LED SLT-Strip
– Bedienung io: on / off / dimmen / weiss regelbar
– Bedienung DALI / ext. Taster: DALI über Haussteuerung oder Taster (DALI Drehgeber Feller Art.-Nr. 40090) on / off / dimmbar / weiss regelbar steuerbar

BX4700 Gewicht



BX4700 mit Brilliant BX4700 mit Brilliant 22206
