Tendabox BX 3000

Tendabox BX3000



neue Tendabox BX3000; S8170 Sonnenstore Details Stobag

Tendabox BX 3000 C32 Tendabox BX3000   neu mit Absenkvolant  BX 3000 mit Absenkvolant

NEU: Breite 470 cm bis 600 cm mit einer Ausladung von 400 cm.


BX3000 Tendabox

Tendabox BX 3000



TENDABOX BX3000
min. 195 cm
max. 650 cm
min. 6' 5''
max. 21' 4''
min. 150 cm
max. 400 cm
min. 4' 11''
max. 13' 1''
3

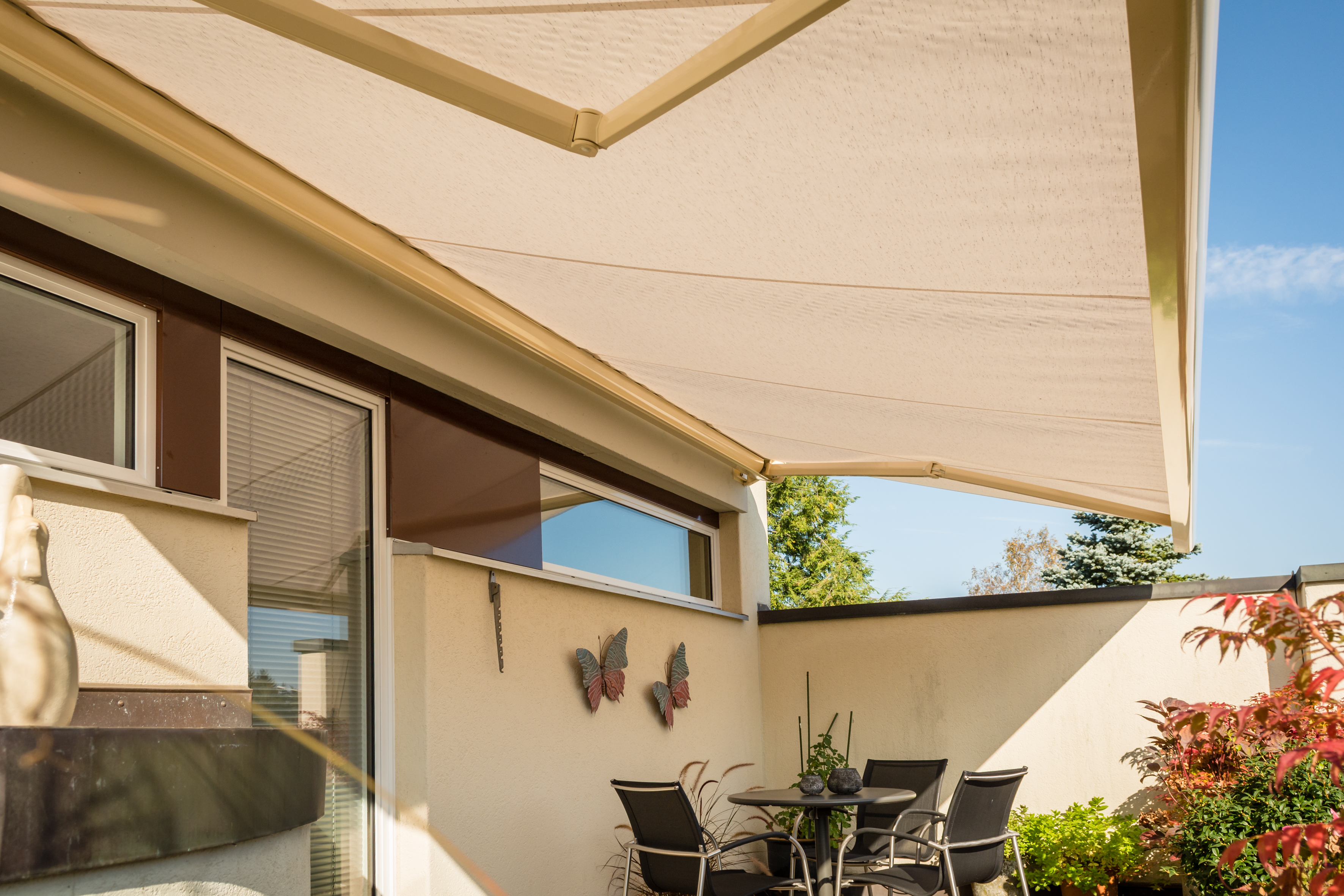

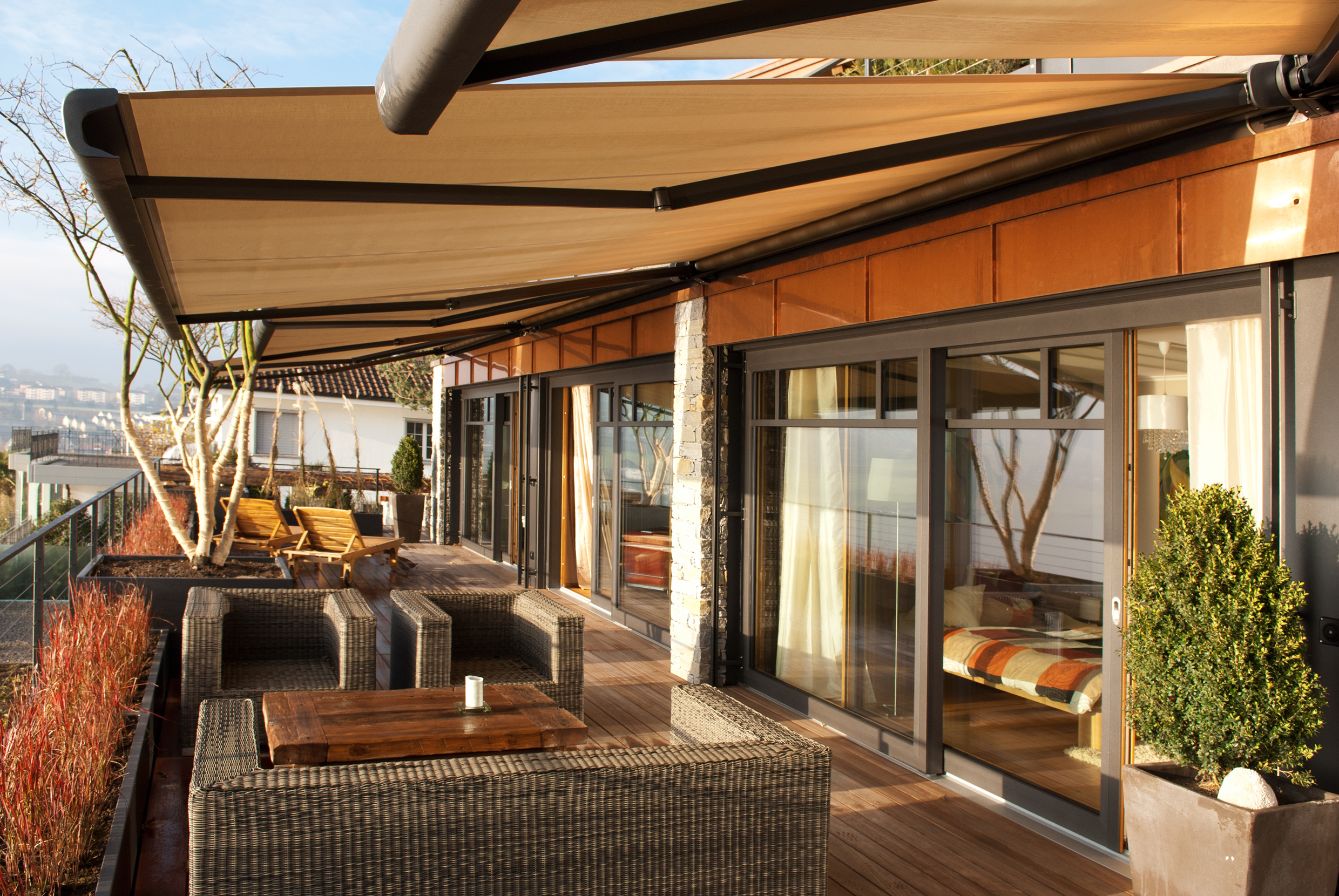

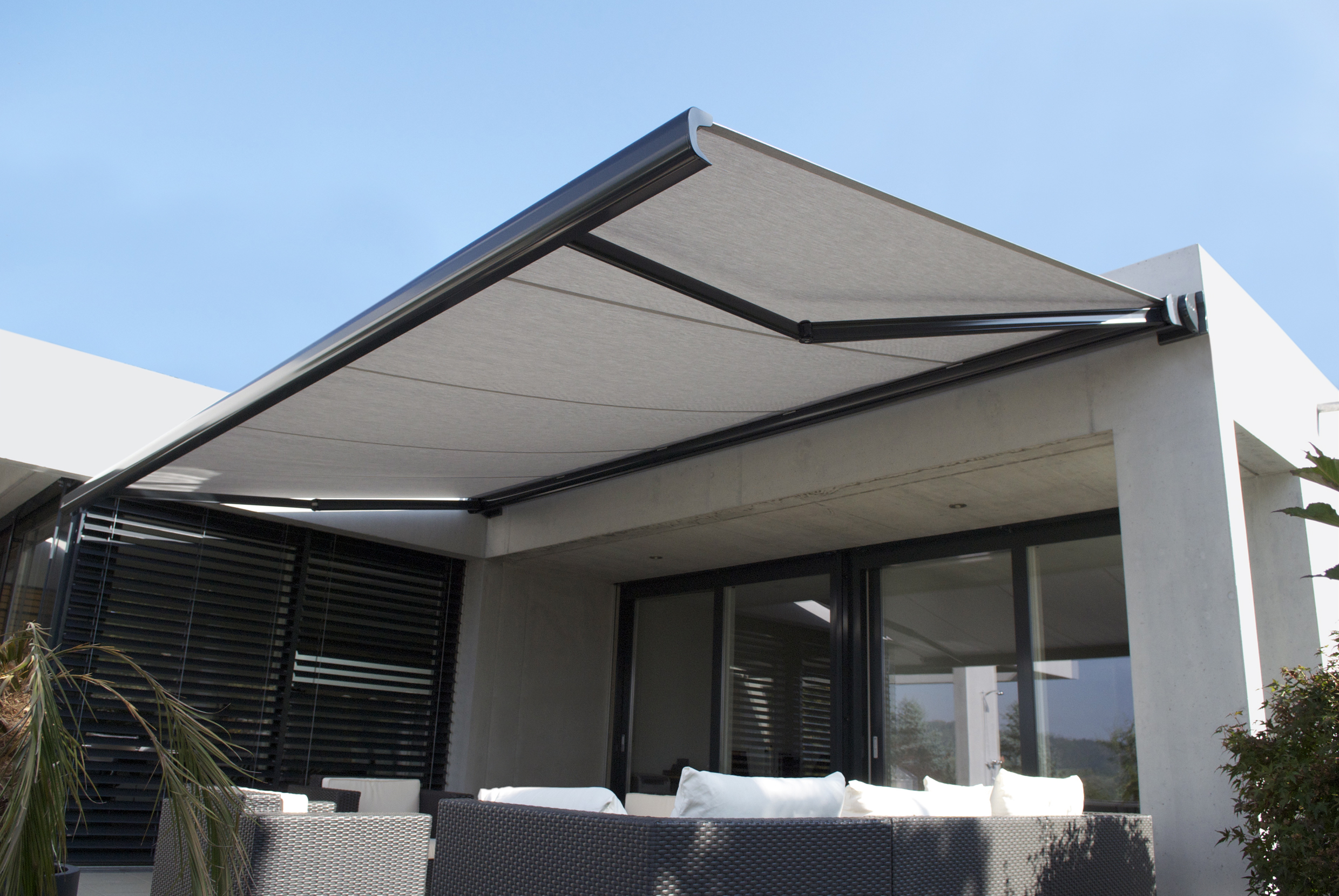

Die neue Tendabox BX3000 bis max. 650 cm Breite

Die TENDABOX BX3000 ist neu wahlweise in zwei verschiedenen Formen erhältlich: abgerundet oder eckig. Die TENDABOX BX3000 kann vorzugsweise mit einem Elektromotor oder auch manuell über eine Handkurbel betrieben werden. Die stufenlose Neigungswinkelverstellung ist einfach über eine Verstellschraube am seitlichen Drehflansch einstellbar von waagrecht bis fast senkrecht. Eine Wand- oder Deckenmontage erfolgt mittels dem Konsolenprofil für Einzel- oder Reihenanlagen. Die Dachsparrenmontage mittels Dachsparrenkonsole. Optional kann das Konsolenprofil wie auch die Tuchwelle durch ein Abdeckprofil verdeckt werden. Das Tuch wird durch die stabilen Aluminium-Gelenkarme mit integrierter Zugfeder, Doppel-Inox-Stahlseilen und Drahtseilschutz über das Mittelgelenk optimal gespannt. Die elegante Cassette mit Bürstendichtung oben schützt die Markise sowie das Markisentuch im eingefahrenen Zustand vor schlechtem Wetter. Dies garantiert somit eine lange Lebensdauer!

BX3000 Tendabox  BX3000 Tendabox

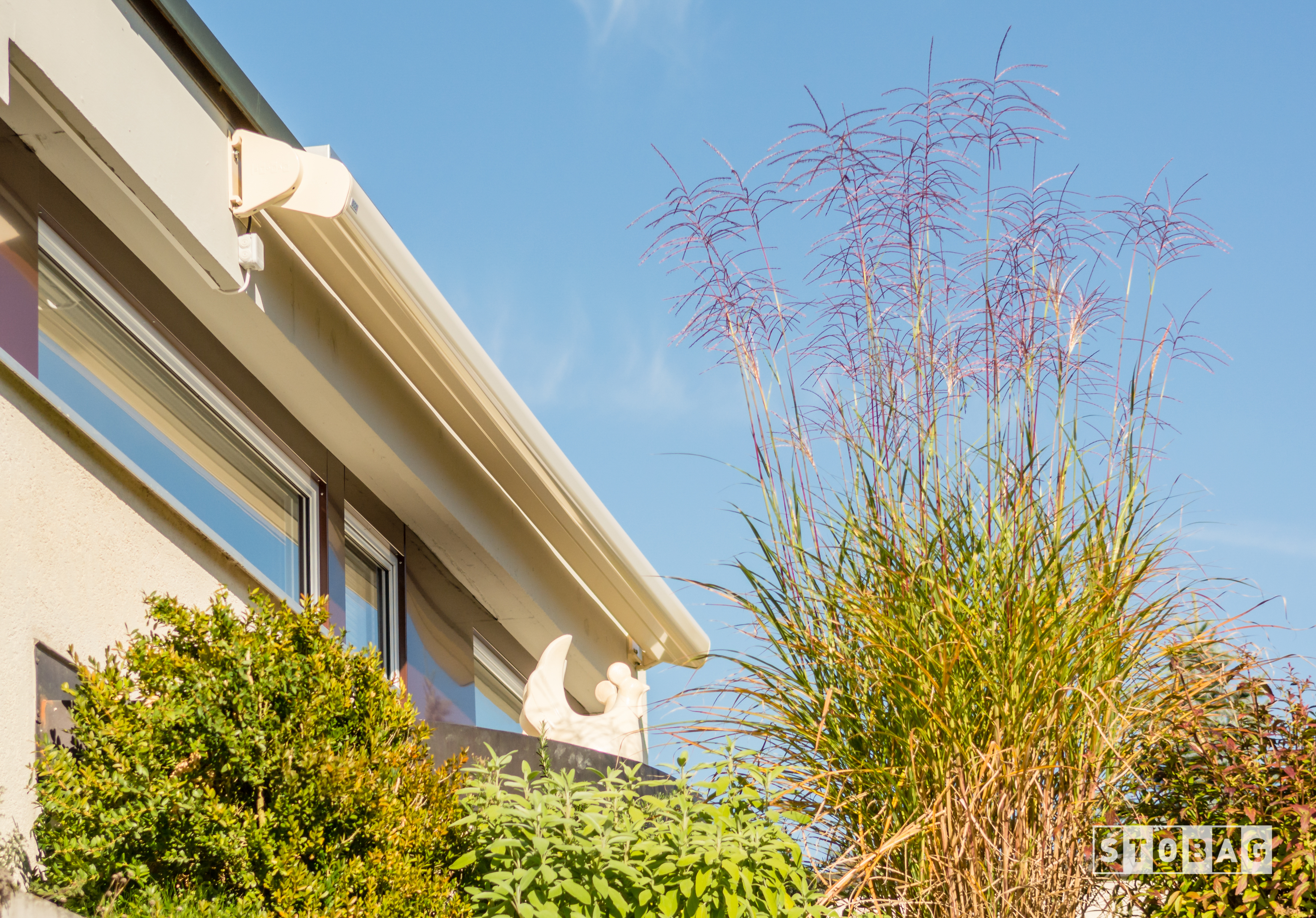

Schutzkasten mit eckigem oder rundem Fallrohr

TENDABOX BX3000

neu auch 600 x 400 cm oder 600 x 350cm

Tendabos BX 3000

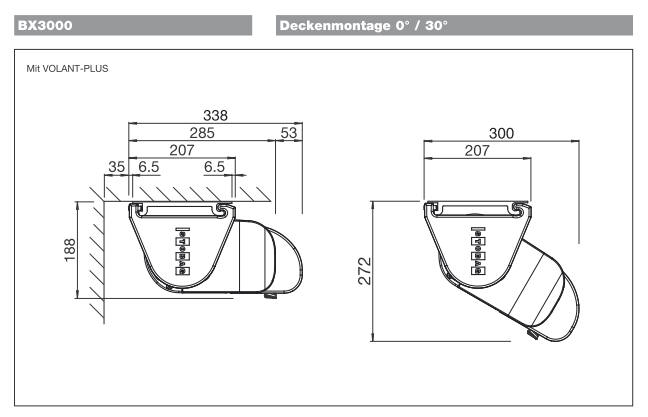

Kastengrössen





Anschlussprofil P318/1

 Anschlussprofil P318/1

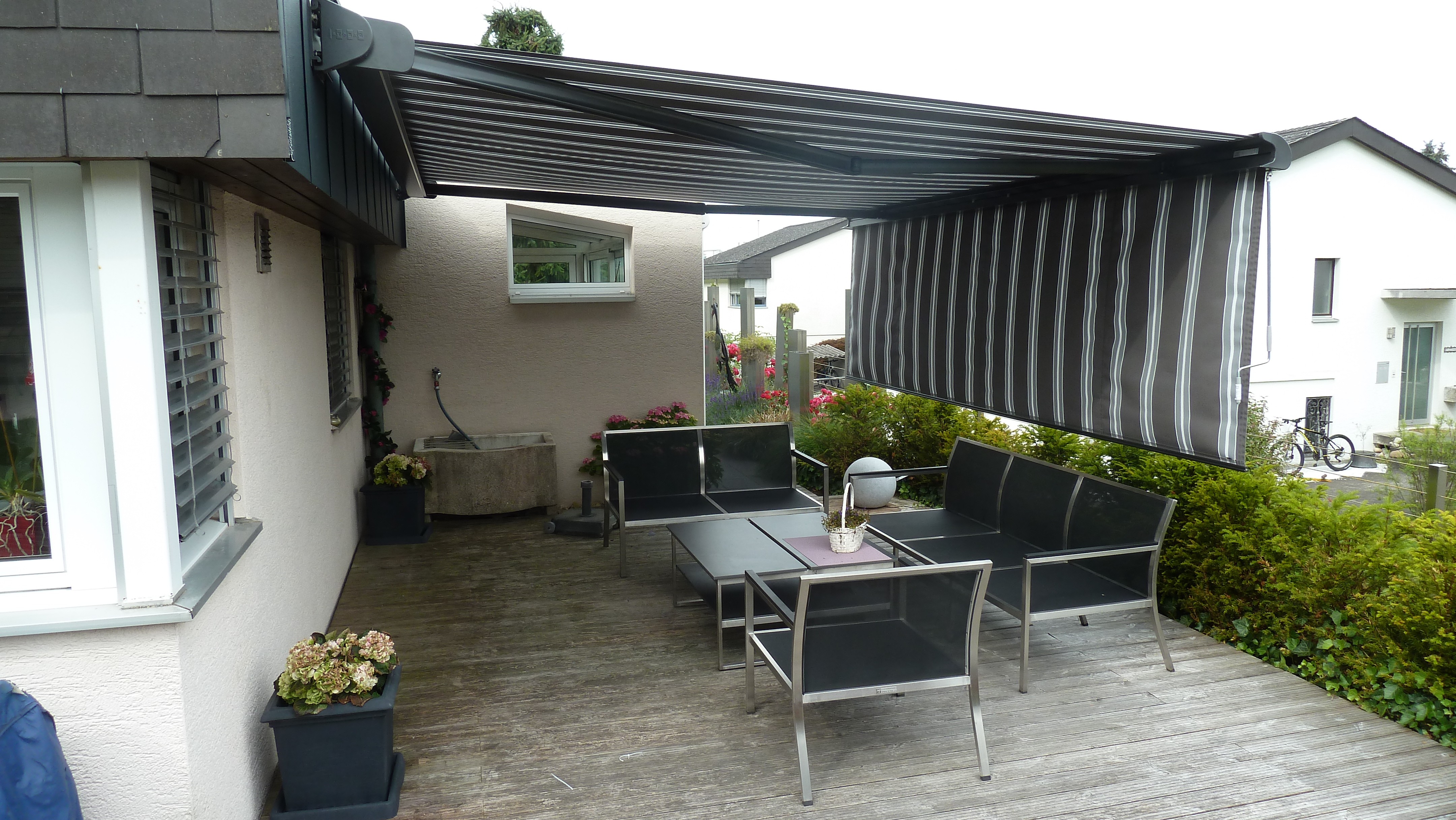

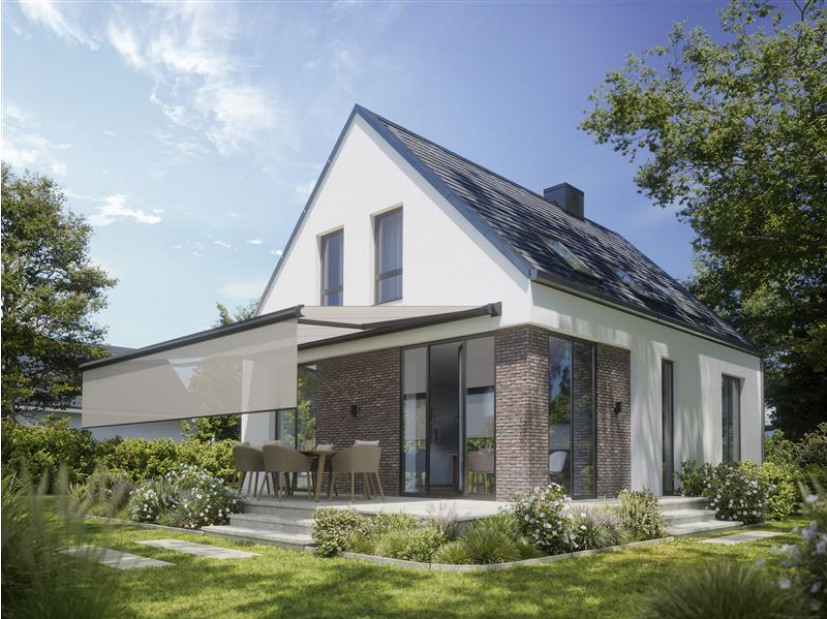

Neu mit Absenkvolant

  BX3000 mit Absenkvolant      Tendabox mit Absenkvolant



Bis zu 170 cm Blend- oder  Sichtschutz sind mit dem Absenkvolant im Nu einsatzbereit

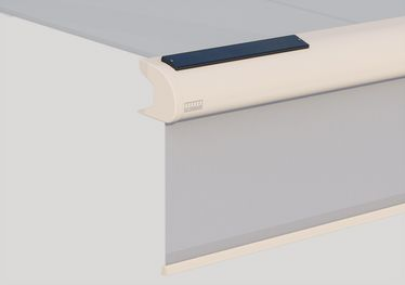

VOLANT-PLUS

120 cm Acryl



4' 0'' Acryl



170 cm SOLTIS



5' 7'' SOLTIS



Tendabox BX 3000 mit Absenkvolant




Starke Knickarme BX330 als Option



BX313 Tuchwellenabdeckung


LED Beleuchtung

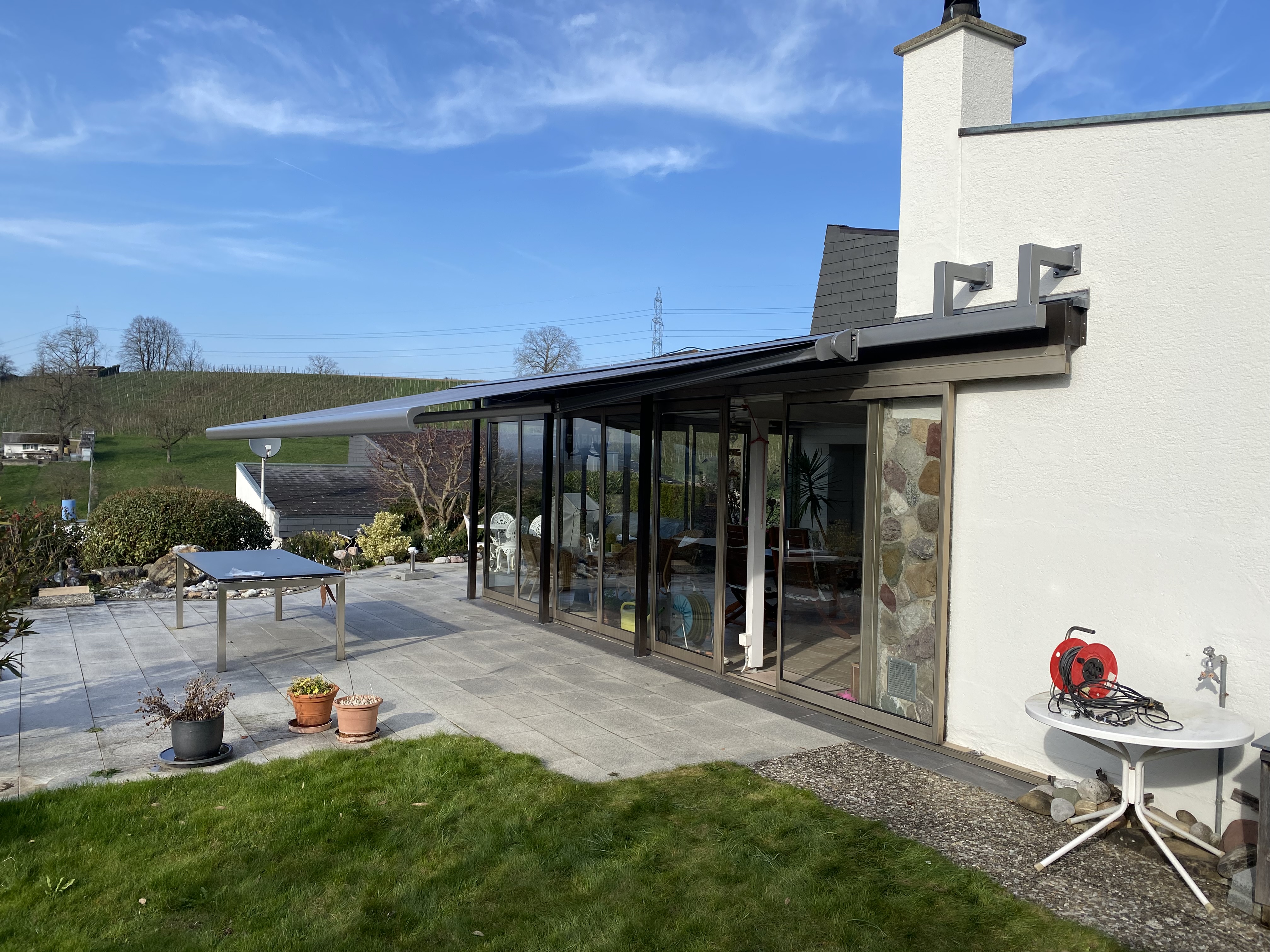

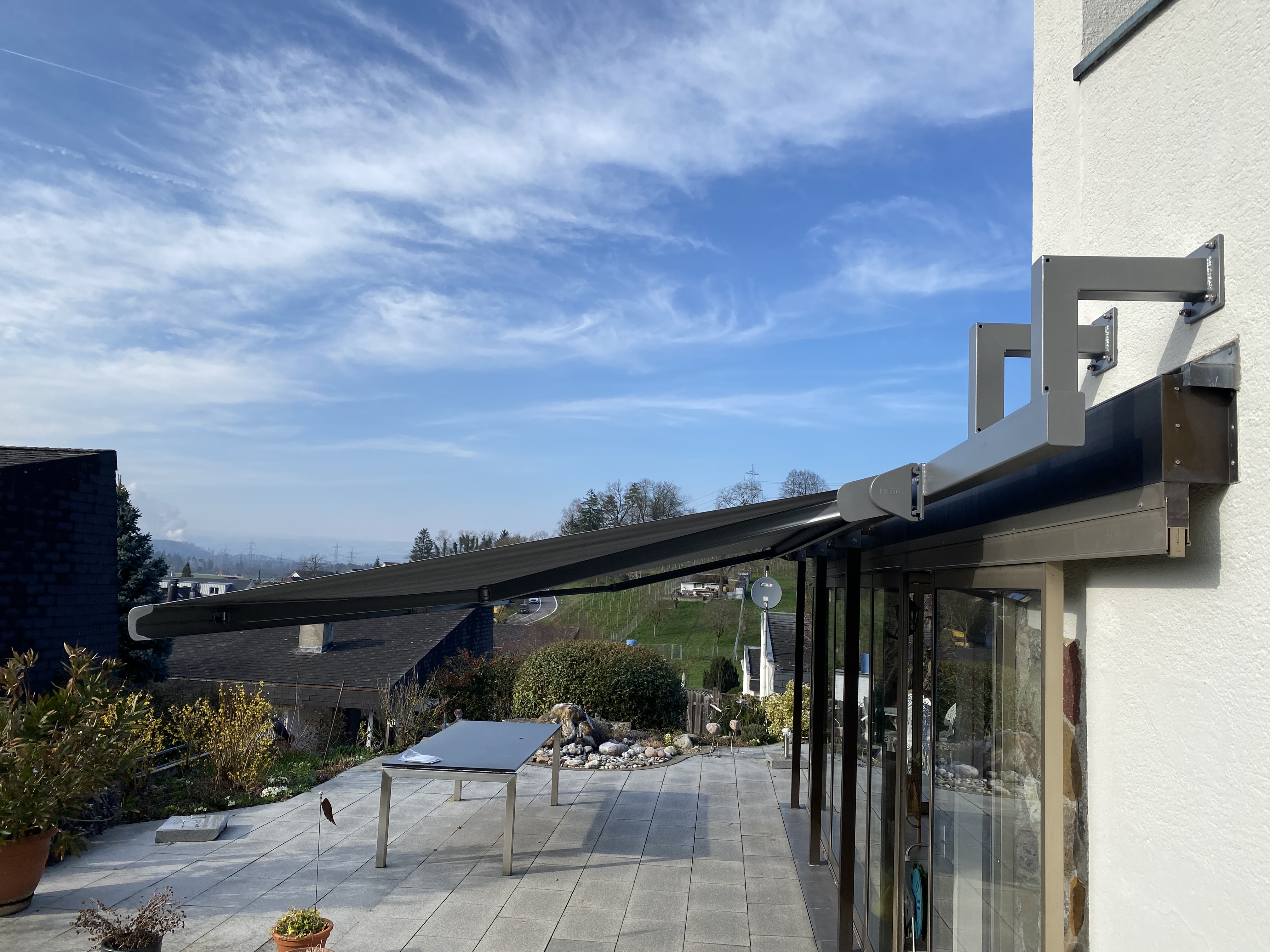

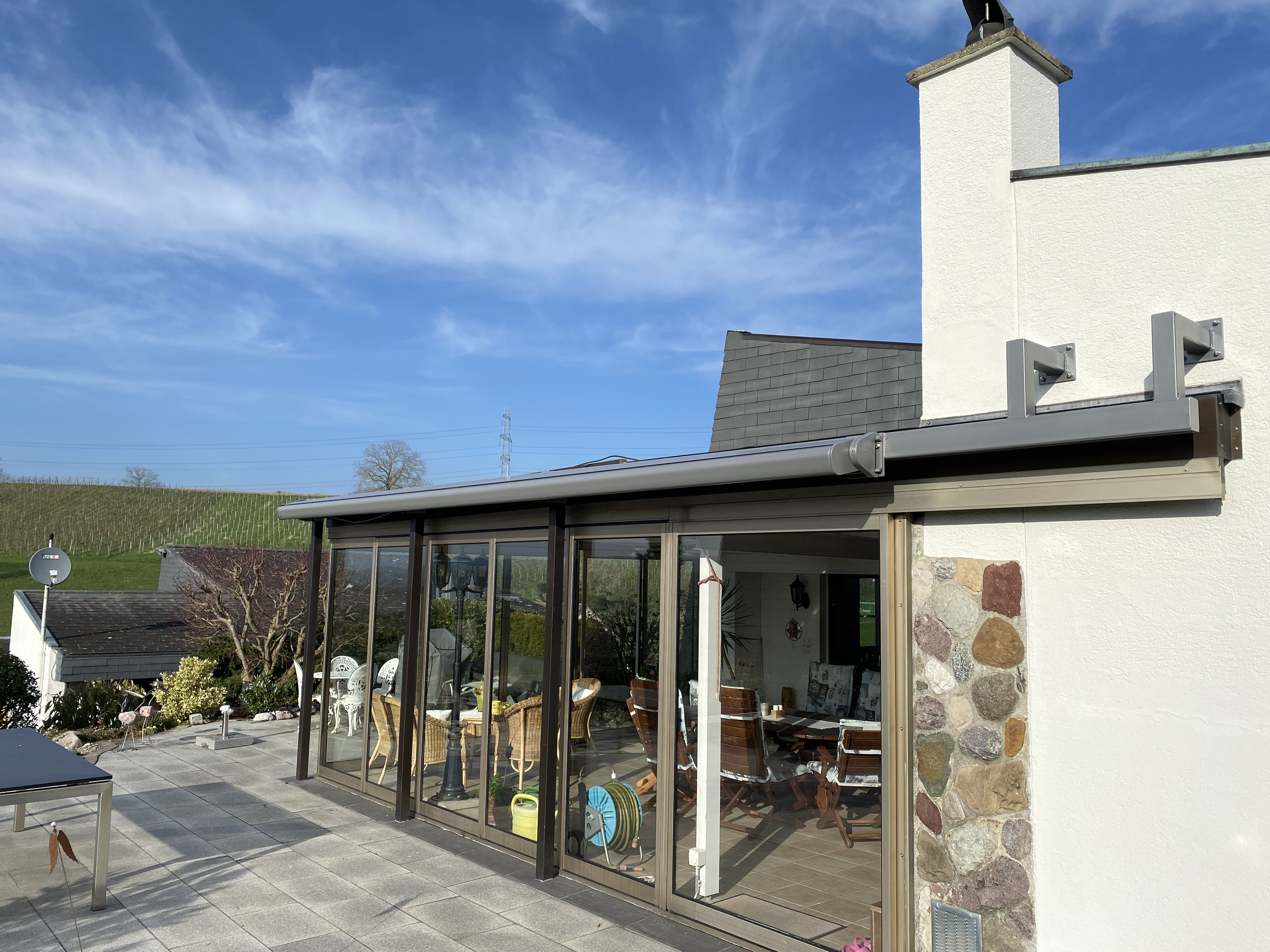

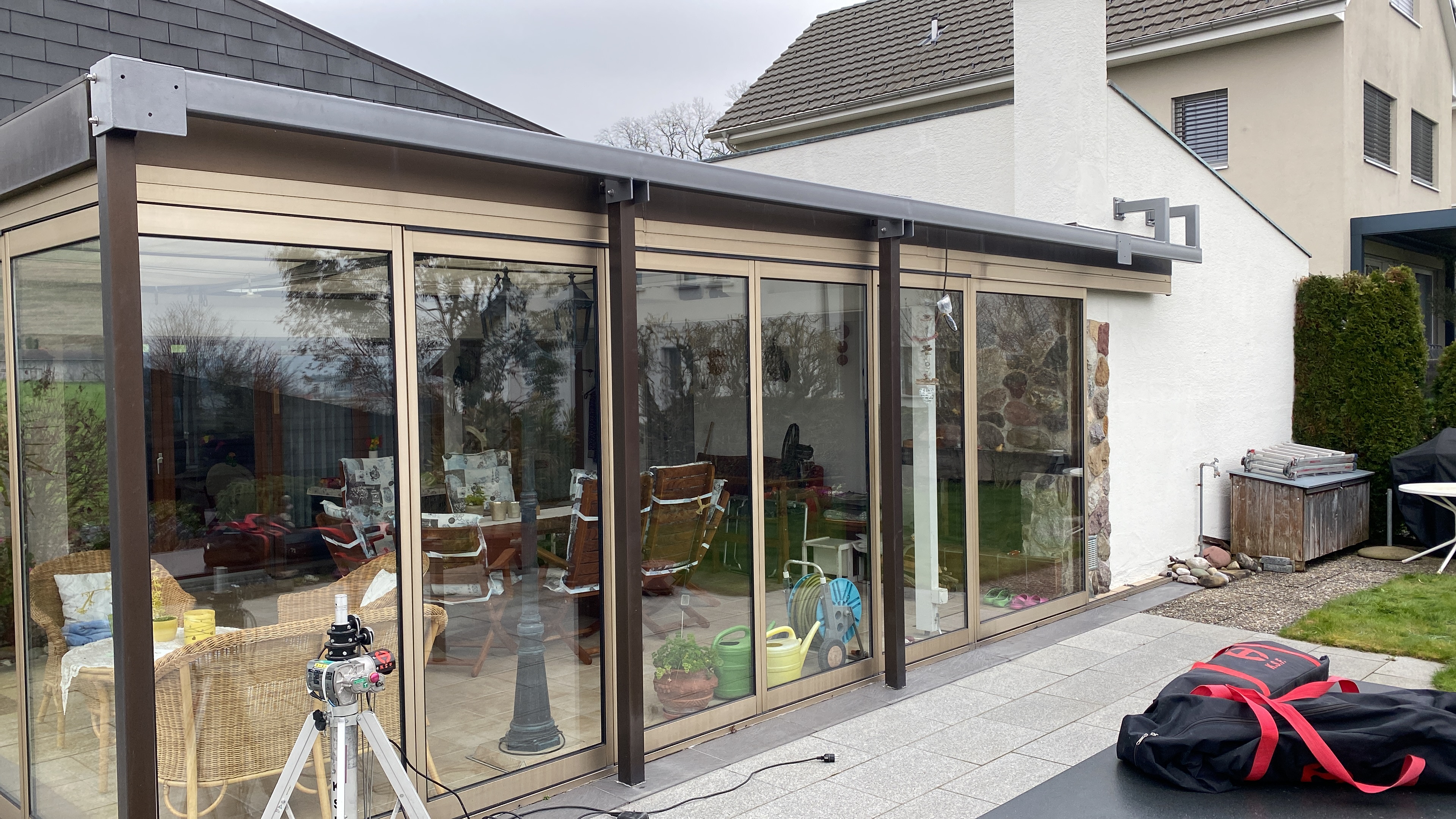

Auch bei nachträglicher Montage wie hier bei der
TENDABOX ergibt sich ein homogenes Aussehen.


Tendabox BX 3000 C32 Tendabox BX3000 C32 Tendabox BX3000

Stobag BX 3000

    Empfehlung Tenarafaden verwenden

Dessin zu Knickarmstoren:  22 - 28, Water 82, Reflect


Nicht mehr erhältlich.

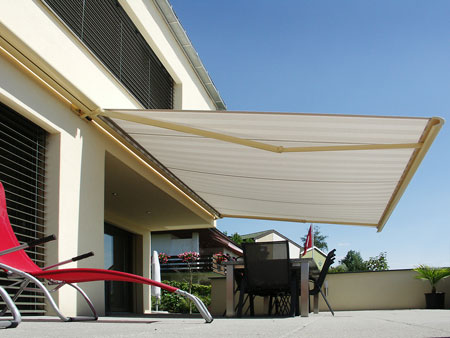

Tendabox S8170

Design in Harmonie mit Technik, formvollendeter Sonnenschutz



KASTENSTOREN

Tendabox S 8170
Der Sonnenstoren Tendabox ist dank der raffinierten Kastenkonstruktion ein sehr kompakter und selbsttragender Kastenstoren, der in Form und Design den neuesten Erkenntnissen angepasst wurde. Das Zusammenspiel von jahrzehntelanger Erfahrung und ausgereiften technischen Erkenntnissen kommt voll zum Tragen. Die gerundeten Profilformen des Kastens und der Ausfallstange verleihen dem Tendabox ein schlankes, ästhetisches Aussehen. Die beiden Befestigungskonsolen außen ermöglichen auf beinahe jedem Untergrund eine einfache Montage. Durch die geschlossene Bauweise ist der Tendabox im eingefahrenen Zustand optimal geschützt. Der durchdachte Schwenkmechanismus ermöglicht, den Tendabox stufenlos, von waagrecht bis senkrecht, in der Neigung zu verstellen. Der Antrieb erfolgt leicht bedienbar über eine Handkurbel oder elektrisch und komfortabel über einen powerFlex Motor. Mit über 250 Stoffdessins und einer Vielzahl an Gestellfarben wird der Tendabox zum langjährigen Gestaltungselement.
Der Neigungswinkel kann stufenlos von 0° bis 180° eingestellt werden.

Ab einer Baubreite über 550 cm braucht es eine Kastenstütze S 857

Tendabox BX3000 Stobag Stobag BX 3000 Tendabox Ehrendingen


Kastenmarkise TENDABOX S8170

Dimensionen Tendabox S8170

Technische Daten

TENDABOX S8170
min. 190 cm
max. 600 cm
min. 6' 3''
max. 19' 8''
min. 150 cm
max. 350 cm
min. 4' 11''
max. 11' 6''
3

Getriebe-Ausführung

Beschreibung der Leistung

Kastenmarkise mit Kurbelantrieb, Bespannung mit Markisentuch. Ein- und Ausfahren der Markise mit Kurbel zu aushängen über Kegelradgetriebe, ohne Endanschlag, jedoch mit in der Tuchwelle integriertem Freilaufzapfen als Fehlbedienungsschutz. Kasten: Alu-Strangpressprofil, einteilig in U-Form, als Konstruktionstragelement mit Nuten am oberen und unteren Profilende zum Einschub der Abdichtbürsten. Seitendeckel aus Alu-Gusslegierung als Kastenabschluss und zur Aufnahme der Tuchwellenlagerung bzw. Befestigung der Gelenkarme und des Getriebes. Vordere Abdeckung als Blendenfallstange in parabelförmiger Geometrie mit optimaler Passform zum Kastenprofil. Blendenfallstange als stranggepresstes Alu-Kammerprofil mit den Aufnahmenuten für die Bespannung und die Befestigungskammer der Gelenkarme, einschliesslich seitliche Abschlüsse, ohne Volantaufnahme. Mit eingefahrener Blendenausfallstange ist der Kasten verschlossen. Gelenkarme aus Alu-Strangpressprofilen, mit Gelenkteilen aus Alu-Druckgusslegierung. Integrierte Zugfedern und INOX Stahlseile. Befestigungsflansch mit Drehteller zur stufenlosen Neigungseinstellung der Markise von waagrecht bis senkrecht. Montagewinkel aus Alu-Gusslegierung zur Wand- und Deckenmontage am Befestigungsflansch bzw. an den Kastenseitendeckeln angebaut.

Alle sichtbaren Schrauben in INOX-Ausführung.

Oberflächenveredelung und Farbe der Konstruktionsteile:

Alle Metallteile pulverbeschichtet in den Standardfarben :

Weiss RAL 9010, Grau RAL 9006, Dunkelbraun ca. RAL 8019

oder RAL Sonderfarbe nach Wunsch des Bauherrn.

Kurbelstange aus Metall, Oberfläche pulverbeschichtet analog den

Standardfarben, mit Haken und kunststoffummanteltem Griff.

  Ab einer Baubreite über 550 cm braucht es eine Kastenstütze S 857


Kastenmarkise TENDABOX S8170

Motor

Beschreibung der Leistung

Kastenmarkise mit Motorantrieb, Bespannung mit Markisentuch. Ein- und Ausfahren der Markise mit powerflexMot- Wechselstrommotor 220 / 230 V- mit Friktionsbremse und elektronischer Endlagenabschaltung, Thermoschutz, Schutzart IP54 (Spritzwasser), mit 0.8m 4-poligen Anschlusskabel als Anspeisung mit Normsteckverbindung. Kasten: Alu-Strangpressprofil einteilig in U-Form, als Konstruktionstragelement mit Nuten am oberen und unteren Profilende zum Einschub der Abdichtbürsten. Seitendeckel aus Alu-Gusslegierung als Kastenabschluss und zur Aufnahme der Tuchwellenlagerung bzw. Befestigung der Gelenkarme und des Motorenlagers. Vordere Abdeckung als Blendenfallstange in parabelförmiger Geometrie mit optimaler Passform zum Kastenprofil. Blendenfallstange als stranggepresstes Alu-Kammerprofil mit den Aufnahmenuten für die Bespannung und die Befestigungskammer der Gelenkarme, einschließlich seitliche Abschlüsse, ohne Volantaufnahme. Mit eingefahrener Blendenausfallstange ist der Kasten verschlossen. Gelenkarme aus Alu-Strangpressprofilen, mit Gelenkteilen aus Alu-Druckgusslegierung. Integrierte Zugfedern und INOX Stahlseile. Befestigungsflansch mit Drehteller zur stufenlosen Neigungseinstellung der Markise von waagrecht bis senkrecht. Montagewinkel aus ALU-Gusslegierung zur Wand- und Deckenmontage am Befestigungsflansch bzw. an den Kastenseitendeckeln angebaut. Alle sichtbaren Schrauben in INOX-Ausführung.

Oberflächenveredelung und Farbe der Konstruktionsteile:

Alle Metallteile pulverbeschichtet in den Standardfarben :

Weiss RAL 9010, Grau RAL 9006, Dunkelbraun ca. RAL 8019 total 16 Standartfarben

oder RAL Sonderfarbe nach Wunsch des Bauherrn.

Ab einer Baubreite über 550 cm braucht es eine Kastenstütze S 857


Neue Busfähige Steuerung heisst BuBu Steuerung:




Ab einer Baubreite über 550 cm braucht es eine Kastenstütze S 857

Technische Daten

TENDABOX S8170
min. 190 cm
max. 600 cm
min. 6' 3''
max. 19' 8''
min. 150 cm
max. 350 cm
min. 4' 11''
max. 11' 6''
3

    Tendabox



    Empfehlung Tenarafaden verwenden
